UC500连续反应集成系统装置



北京世纪森朗公司UC500连续反应集成系统装置流程由五部分组成:N2气体进料部分、CA气体进料部分、反应部分及背压放空或气体检测部分。

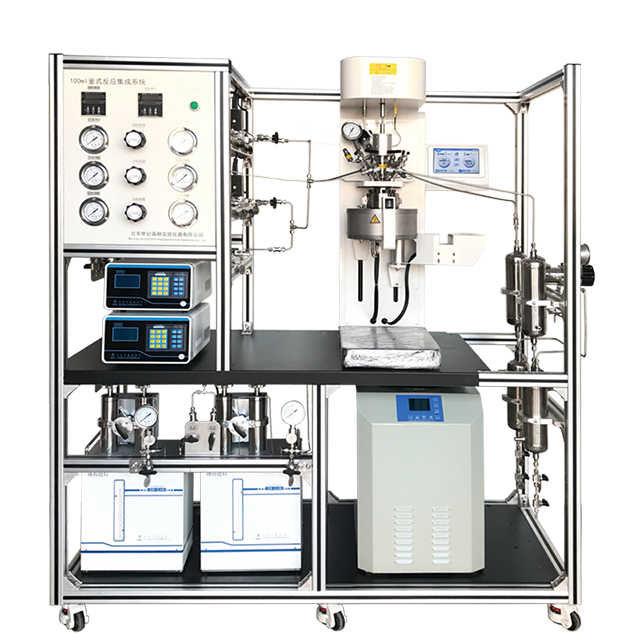

UC500连续反应集成系统装置(图1)

1.  UC500连续反应集成系统装置气体进料部分

为保证计量器具及阀门的安全性,设置有氮气吹扫装置,在实验前后要对整个气路进行吹扫置换。由钢瓶或公用工程接入的氮气(N2),经过两通球阀(HV-201)调节后其中作为吹扫置换气体,分别进反应釜(R-101)和取样阀用于气体的吹扫和置换,从而达到保护腐蚀性气体对质量流量计、调节阀和管线的腐蚀。由钢瓶或公用工程接入的CA作为系统用气部分经过气体过滤器(F-301)过滤后进入减压阀(PCV-301)进行减压,减压后的CA气体经两通球阀(HV-302),并通过气体质量流量计(MFC-301)控制和计量后,经两通球阀(HV-303)和单向阀(CK-301)后进入反应釜(R-101)。为保证整个系统的安全操作,在CA配气系统中均设计有旁路阀门(HV-304),当系统充压、试漏或是流量计出现异常时,可以通过旁路进入系统。

2.  UC500连续反应集成系统装置反应部分

反应部分由原料进入反应器(R-101)进行反应,反应器(R-101)由电加热反应炉进行加热,以保证反应所需的温度。反应后的气体经进入冷凝回流器,冷凝回流器有常温冷凝和低温冷凝双级冷凝组合,气体经过双级冷凝后液体重新回到反应釜内,气体则进入放空或气体检测系统。为整个系统的安全性考虑,在反应釜釜盖设置有压力表,安全阀实时检测反应釜内的温度及压力。并设置有可爆破阀,当系统出现异常升压时,可以实现自动泄压保护,从而保证了实验仪器和操作人员的安全。

3.  UC500连续反应集成系统装置放空部分

气体经过双级冷凝器后进入气液分离罐(V-501,分离后的产物分为气相和液相两部分液相组分离后在分离罐中。不凝气的进入背压阀及放空检测部分。

UC500连续反应集成系统装置(图2)

冷凝器所需的换热水用循环冷却水提供。铸就实验室反应釜主流影响力,助力中国科研事业发展。
