       固定床微反系统集成装置

        北京世纪森朗UC固定床微反系统集成装置由五部分组成即:气体进料系统、液体进料系统、汽化反应系统、高温分离系统和报警系统。

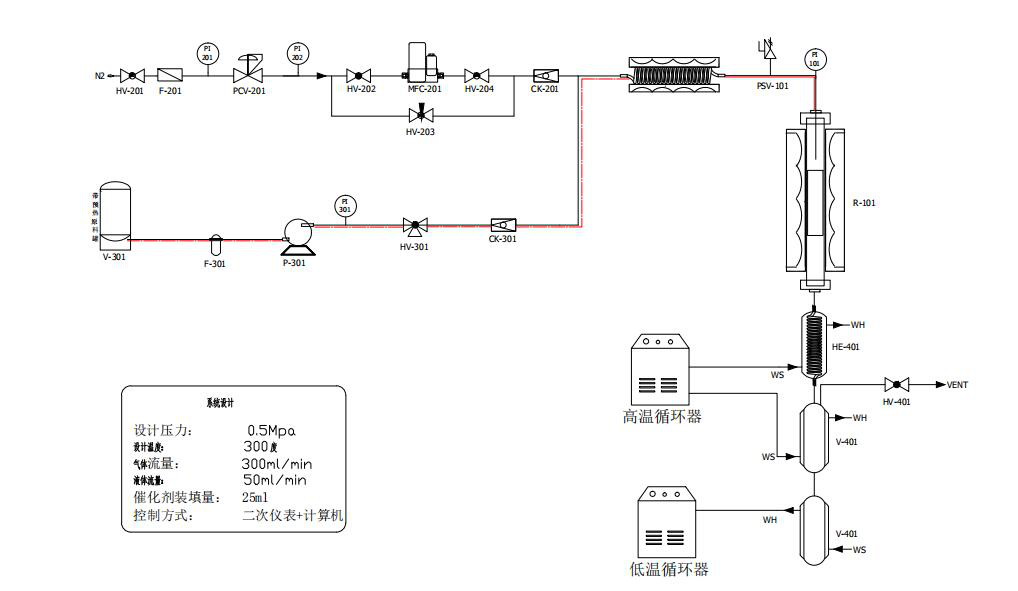

固定床微反系统集成装置(图1)

        根据科研用户提出的关于《固定床微反系统集成装置》相关技术要求,并结合双方电话交流沟通的情况做出。在设计过程中充分结合了我公司多年来在微型、小型和中型实验反应釜设计建造的经验,并将我公司的开发的前沿性技术融入其中,目标为贵公司建造成一套工艺设计合理,操作方便安全,外观美观大方的固定床微反系统集成装置

(1)气体进料系统

氮气气源经气体过滤器过滤、减压阀减压稳压后,经氮气质量流量计控制流量后进入汽化反应系统。

(2)液体进料系统

    反应溶液预先加入预热罐中加热到70-80℃后,经SSI高压泵在设定的50ml/min流量下进入汽化反应系统,输送液体的系统管道都在70-80℃下伴热保温。

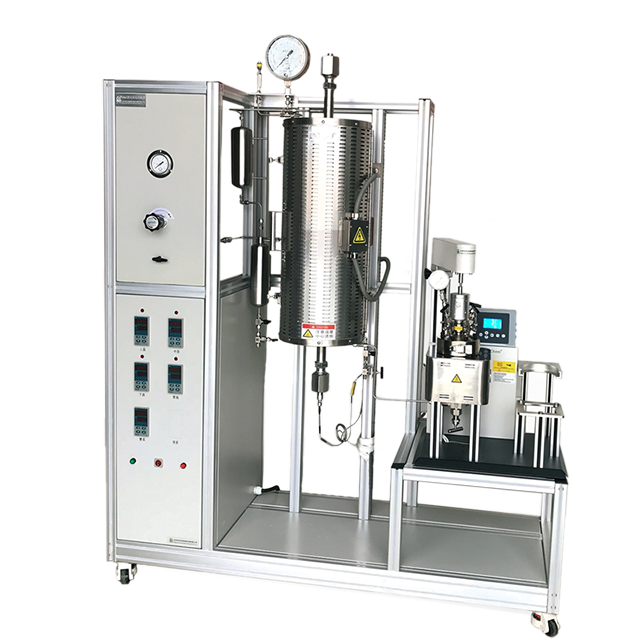

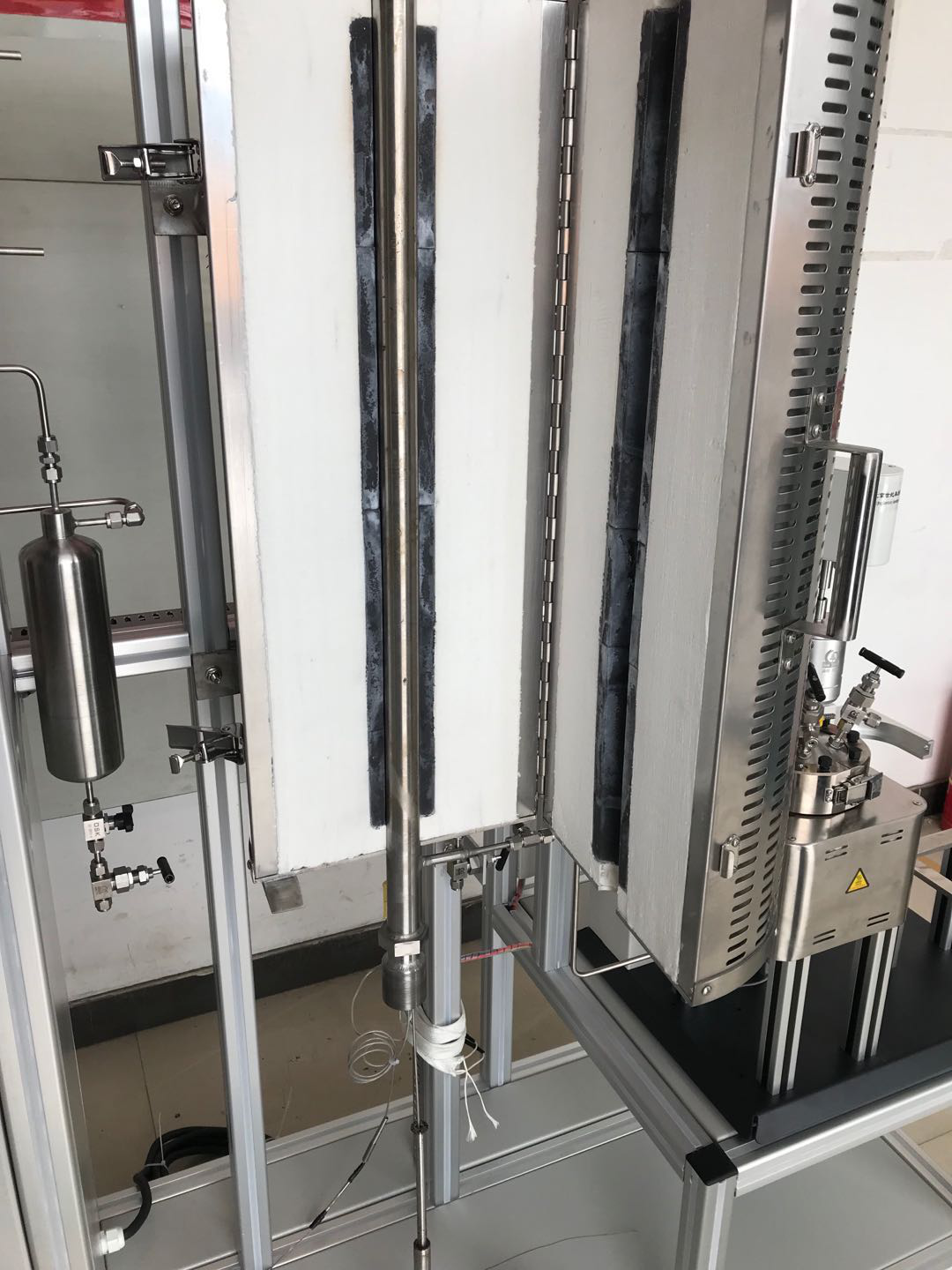

固定床微反系统集成装置(图1)

(3)汽化反应系统

实验开始前,在固定床内预先装入25ml的催化剂,并用耐高温棉或者石英砂压实,在设定的工艺条件下:反应温度 300℃,精度±1℃,0.5Mpa操作压力下,反应过程压力偏差±0.05 Mpa,连续反应,固定床顶部设有紧急放空阀及爆破膜安全阀,放空气体进入高压放空管线。

(4)高温分离系统

从汽化反应系统出来的生成物料经固定床底部排出,经高温冷却器冷却后进入高温补集器内进行气液分离。分离出的气相部分经过球阀调压后进入尾气收集系统,液相部分经低温收集罐收集以备实验研究用,高温冷却器和高温冷阱公用一台高温循环器,低温冷阱单独用一台低温循环器。

(5)报警系统

参数控制(温度)超过高限报警值,发出声光报警提示;参数控制(加热炉温度)超过高限报警值,系统对加热炉进行安全联锁断电保护;

(6)软件系统:

UC固定床微反系统集成装置监控系统采用亚控科技组态6.60SP2监控软件,组态开发监控系统软件是新型的工业自动控制系统,正以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统,它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。它不但实现对现场的实时监测与控制,且在自动控制系统中完成上传下达,组态开发的重要作用尤其考虑三方面问题:画面、数据、动画。通过对监控系统要求及实现功能的分析,采用组态对监控系统进行设计。组态软件也为试验者提供了可视化监控画面,有利于试验者实时现场监控。而且,它能充分利用Windows的图形编辑功能,方便地构成监控画面,并以动画方式显示控制设备的状态,具有报警窗口、实时趋势曲线等,可便利的生成各种报表。它还具有丰富的设备驱动程序和灵活的组态方式、数据链接功能等。
