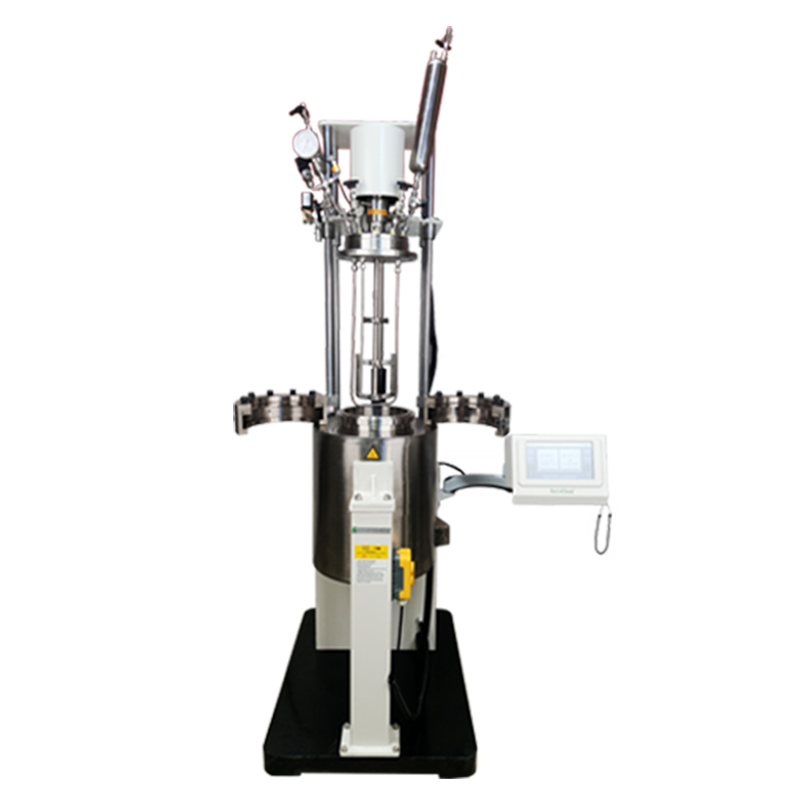

中试20L自动化反应釜

北京世纪森朗SLZ系列中试20L自动化反应釜，是一款为试验放大中试阶段研究，所研发的大容积的科研型的反应设备，集成了AutoChen自动化反应釜的良好性能，独立知识产权SLMRSC-SLZ自动化控制系统，实验实现温度、转数控制，及温度/转数/压力/扭矩/定时数据存储与采集，可配置移动端远程操作控制，落地式结构智能配置，釜头固定式、整机一体化设计，结构合理，功能完善，中文菜单、轻松使用；全新触摸屏式操作；釜头固定且电动升降，配置下放料结构或翻转放料系统，便于实验操作；控制系统配备双控温模块（釜内与加热器），自动进水降温功能，超温、超压及故障声光报警功能，恒温定时及程序升温等功能；釜体与釜盖之间采用更为安全简便的机械手式，卡环快拆卸方式方便了反应釜的拆卸工作，提高工作效率。可以选配底部排放阀，以方便产品回收。与台式反应釜不同的是，这款落地式支架可以配备各种附件，例如：冷凝器，固体进料口，底部测温口，液体加料罐，带夹套的样品罐以及电磁阀等等，为放大生产探索更多的可能性及关键工艺条件。

中试20L自动化反应釜技术参数描述

一．主机部分

1.1反应釜，釜头整体搅拌系统电动升降，行程为400mm--700mm

1.2全容积：20L，开盖取料或釜底下放料结构或翻转放料结构

1.3釜盖、釜体材质、内部构件均为：316L不锈钢材质

1.4搅拌驱动器，材质：316L不锈钢

1.5复合高温密封垫片，快开卡环式密封，A型双线密封结构

1.6工作压力/温度：10Mpa，300℃

1.7加热炉，自研高温金属绝缘加热器，升温快速稳定

1.8搅拌转速控制模块和自动冷却水控制模块

1.9压力数字显示和超压保护模块，带压力传感器

二．中试20L自动化反应釜釜盖部分

2.1双量程指针压力表及高精度压力变送器

2.2安全防爆阀

2.3热电偶套管和K型热电偶，用于测量反应釜物料温度，材质316L不锈钢

2.4气体释放阀，用于排空反应釜内的气体，释放压力，材质316L不锈钢

2.5液体进料阀，用于进料，材质316L不锈钢

2.6内置冷却水盘管，用于反应结束后快速降温，材质316L不锈钢

2.7磁耦驱动机械搅拌器，配备四叶模具推进桨式（标配），材质316L不锈钢

2.8直联搅拌驱动大扭矩电机：无级调速，转速可控

三．控制部分

3.1七寸高亮度TFT液晶显示触摸屏或笔记本电脑控制系统，显示内容丰富全面，无视野死角
3.2 身份识别功能，可分级操控
3.3 温度数字显示，双路内外控温监测功能
3.4 压力数字显示，并带超高压保护功能

3.5压力、温度、转速、扭矩、报警定时实时在线曲线显示功能

3.6 可升级为移动端远程操作控制功能

3.7 分段程序温度控制功能，可设定多段实验条件升温模式，全新AI人工智慧逻辑PID算法，实现对复杂，长滞后对象的无超调无欠调控制

3.8 实验数据自动存储，自带数据记录功能，可以显示实时数据、历史数据，并提供报表形式的记录数据及报警记录功能。
3.9配备U盘导出功能，可通过在电脑上做进一步分析处理，便于长时间保存实验数据，以用于论文学术研究。

基本参数：
